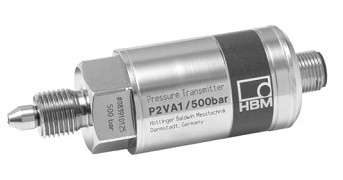

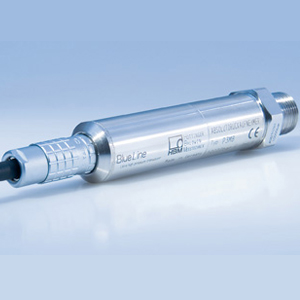

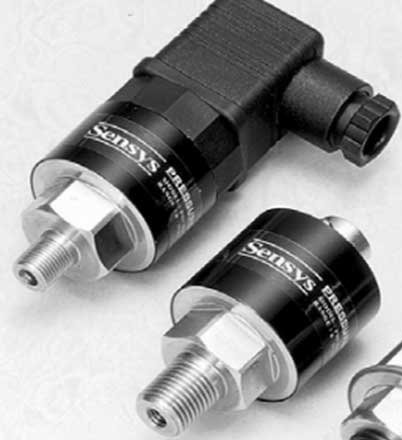

【廣州蘭瑟電子】(020-22157650)壓力傳感器代理的品牌：德國HBM壓力傳感器、日本NMB壓力傳感器、美國FUTEK壓力傳感器、美國Dytran壓力傳感器、瑞士Priamus壓力傳感器、德國BD sensor壓力傳感器、韓國SENSYS壓力傳感器、德國Dr.Brandt壓力傳感器等等
壓力傳感器(Pressure Transducer)是能感受壓力信號，并能按照一定的規律將壓力信號轉換成可用的輸出的電信號的器件或裝置。
壓力傳感器通常由壓力敏感元件和信號處理單元組成。按不同的測試壓力類型，壓力傳感器可分為表壓傳感器、差壓傳感器和絕壓傳感器。
壓力傳感器是工業實踐中常用的一種傳感器，它應用廣泛，不僅可以測量壓力，還可以測量加速度、負荷、位移、流量等其他物理量。壓力傳感器廣泛應用于水利水電、鐵路交通、智能建筑、生產自控、航空航天、軍工、石化、油井、電 力、船舶、機床、管道等工業自控環境中。
傳統的測力方法是利用彈性材料的形變和位移來表示，它的體積大、便攜性差 輸出信號是非電量。隨著微電子的發展，半導體壓力傳感器的出現，使壓力傳感器 有了長足進步。
壓力傳感器的種類繁多.按照制作原理可以分為利用壓電效應制成的壓電式傳 感器、利用壓阻效應制成的壓阻式傳感器和利用應變效應制成的應變式傳感器。這些傳感器利用不同的原理和不同的材料在不同場合發揮著重要作用。
壓電傳感器只能用于動態測量，這是因?yàn)橥饬ψ饔迷趬弘娫袭a(chǎn)生的電荷只有在無泄漏的情況下才能保存，需要測量回路具有無限大的輸人阻抗，這實際上是不可能的，因此壓電式傳感器不能用于靜態測量。壓電傳感器主要應用在加速度、 壓力和力等的測量中。
壓阻式傳感器對靜態和動態的測量都能保持很高的精度，在航天航空這種對壓力精度要求特別嚴格的領域，壓阻式傳感器得到了廣泛的應用。
應變式傳感器廣泛用于力、力矩、壓力和加速度等參數的測量。
此外，壓力傳感器還有電感式壓力傳感器、電容式壓力傳感器、諧振式壓力傳感器及電容式加速度傳感器等。
1.額定壓力范圍
額定壓力范圍是滿足標準規定值的壓力范圍。也就是在最高和最低溫度之間，傳感器輸出符合規定工作特性的壓力范圍。在實際應用時傳感器所測壓力在該范圍之內。
2.最大壓力范圍
最大壓力范圍是指?jìng)鞲衅髂荛L(zhǎng)時間承受的最大壓力，且不引起輸出特性永久性改變。特別是半導體壓力傳感器，為提高線性和溫度特性，一般都大幅度減小額定壓力范圍。因此，即使在額定壓力以上連續使用也不會被損壞。一般最大壓力是額定壓力最高值的2－3倍。
3.壓力遲滯
為在室溫下及工作壓力范圍內，從最小工作壓力和最大工作壓力趨近某一壓力時，傳感器輸出之差。
4.溫度范圍
壓力傳感器的溫度范圍分為補償溫度范圍和工作溫度范圍。補償溫度范圍是由于施加了溫度補償，精度進入額定范圍內的溫度范圍。工作溫度范圍是保證壓力傳感器能正常工作的溫度范圍。
5.損壞壓力
損壞壓力是指能夠加工在傳感器上且不使傳感器元件或傳感器外殼損壞的最大壓力。
6.線性度
線性度是指在工作壓力范圍內，傳感器輸出與壓力之間直線關系的最大偏離。
一般普通壓力傳感器的輸出為模擬信號，模擬信號是指信息參數在給定范圍內表現為連續的信號�；蛟谝欢芜B續的時間間隔內，其代表信息的特征量可以在任意瞬間呈現為任意數值的信號。而我們通常使用的壓力傳感器主要是利用壓電效應制造而成的，這樣的傳感器也稱為壓電傳感器。
通常在選用的時候，需要具備以下幾點常識：
1、品牌誤區：很多時候大家都認為國產的產品是不好用，甚至是不能用。
2、精度誤區：大家在選擇產品的時候，總以為精度是最重要的；其實從某個角度來說：穩定性比產品的精度更重要，精度選擇應該是建立在高穩定性的基礎上的。
3、追求廉價：物美價廉這是每個人希望看到的；但事實上，高品質的產品就決定了它的價格會相對的高一些。
4、選擇合適的量程、合適的精度、合適安裝方式、合適的輸出方式。
在使用的時候也要對以下常識進行了解：
1、檢查安裝孔的尺寸、保持安裝孔的清潔；
2、正確安裝、選擇恰當?shù)奈恢茫?/span>
3、仔細清潔、保持干燥；
4、避免高低溫干擾、高低頻干擾、靜電干擾；
5、防止壓力過載；
壓力傳感器在我國的工業實踐中是最為常用的一種傳感器，其廣泛應用于各種工業自控環境，涉及水利水電、鐵路交通、智能建筑、生產自控、航空航天、軍工、石化、油井、電力、船舶、機床、管道等眾多行業，因此對其進行一個全面的了解是非常有必要的。
1） 連接壓力傳感器系統前打開監護儀。
2） 采用消毒措施打開包裝，確認所有的接口安全密封以及三通閥等輔件工作狀態良好。
注意：連接接頭時，不要擰得太緊。
常規/醫用壓力傳感器FOP-M
常規/醫用壓力傳感器FOP-M
3） 旋塞閥的所有通口都應蓋有孔的保護帽，直到傳感器系統內注滿肝素生理鹽水溶液和排盡氣泡后，才更換成無孔的保護帽。
4） 把壓力傳感器連接到監護儀上，按照監護儀說明把監護儀調零。
注意：a）如無法調零，請更換傳感器重新調零；如果調零不成功，請檢查電纜連線、監護儀等是否正常。b）在安裝DPT-248Ⅱ、CH-DPT-248Ⅲ傳感器時，要用顏色編碼來鑒別血壓類型：紅色---動脈壓；藍色---中心靜脈壓；黃色---肺動脈壓；綠色---左冠狀動脈壓；白色---其他。
5） 用肝素生理鹽水沖洗管路，并排盡管路中的空氣。
注意：管路不得有氣泡殘留。
6） 待所有管路中填充肝素生理鹽水后，將傳感器系統連接到人體。
---------------------------------------------------------------------------------------------------
延伸閱讀
氣壓傳感器對于大氣壓力這一塊的測量還是比較準確的，主要原理是傳感器元件鏈接到柔性電阻器的壓敏膜，從而能夠測量出壓力值。當被測氣體的壓力降低或升高時，薄膜發生變形，電阻的電阻發生變化。電阻的阻值發生變化。從氣壓傳感器元件獲得0-5V的信號電壓，并在A / D轉換后被數據收集器接收，然后數據收集器以適當?shù)男问綄⒔Y(jié)果傳送給計算機。
一些氣壓傳感器的主要組成部分是可變?nèi)萘抗枘z囊。當變?nèi)莨枘ず械耐獠看髿鈮毫ψ兓瘯r(shí)，單晶硅膜盒會隨之彈性變形，從而引起硅膜盒的平行膜電容器的電容變化。
美國NovaLynx氣壓傳感器基于恒定彈性合金傳感器組件，以高性能數字處理技術為核心，制成高精度和小型智能數字氣壓傳感器。在轉換原理中，使用直接數字電路來代替模擬信號放大電路和A / D轉換電路。數字補償技術用于補償溫度和靜壓，提高了測量精度，基本消除了溫度漂移。它具有長期穩定性和高可靠性。
美國NovaLynx氣壓傳感器用于精確測量氣體的絕對壓力。憑借其高性價比，它已成為壓傳感器市場的主流產品。目前主要用于航空航天定位遙測，大氣數據壓力，海拔高度，空速測量等，還有自動氣象站，機場現場壓力測量，礦井通風安全檢測，無線電探空儀校準等壓力和高度用于運輸場合。
1、使用微處理器增加靈活性和增強功能，用戶可以更改命令字符，波特率等。
2、氣壓傳感器中的非易失性存儲器;
3、范圍：500〜1100hPa;精度優于0.03％FS;
4、穩定性好，精度高，抗過載能力強;
5、操作簡單，體積小，無汞損傷，抗沖擊，振動;
6、可以直接與計算機或其他設備進行通信和其他優點。
7、所有常用部件，氣壓傳感器互換不影響輸出精度，維護更方便;
8、行業表現出的優越性和可靠性;
大氣壓是作用在單位面積上的大氣壓力，其等于垂直向上延伸到大氣的上部邊界的每單位面積的垂直空氣柱的重量。
氣象學中使用的所有氣壓計都應以hPa為單位。在標準條件下，760 mmHg的空氣壓力等于1032.25 hPa。
LC-QA1型大氣壓力傳感器采用進口瑞士原裝芯片封裝。具有精確的溫度補償，精度高，靈敏度高�？蓱�(yīng)用于氣壓，高度測量是自動氣象站配套產品。
大氣壓力傳感器是怎么進行運轉工作的呢？氣壓傳感器將在單晶硅晶圓上擴散惠斯登電橋。電壓電阻效應是橋臂電阻值發生變化而產生差分電壓信號。該信號通過專用放大器轉換為標準4-20mA / 1至5VDC，然后通過電壓和電流進行轉換以轉換該范圍的相應信號。
大氣壓力傳感器的特點是怎樣的呢？
1、外形美觀，小巧，易于安裝。
2、測量精度高。
3、功耗低，節能又安全。
4、設計結構合理，符合科研要求。
5、故障率低，工藝成熟，性能穩定。
6、信號隔離放大，截止干擾設計，抗干擾能力強。
